L’intégration d’une porte-fenêtre dans une façade existante représente un défi technique majeur qui nécessite une approche méthodique et rigoureuse. Cette transformation architecturale, de plus en plus prisée par les propriétaires souhaitant maximiser la luminosité naturelle de leur habitat, implique une compréhension approfondie des structures porteuses et des contraintes réglementaires. Au-delà de l’aspect esthétique, cette intervention peut considérablement améliorer les performances énergétiques du bâtiment tout en créant une ouverture vers l’extérieur. La réussite de ce type de projet repose sur une planification minutieuse qui prend en compte les spécificités architecturales du bâti existant et les exigences contemporaines en matière d’isolation thermique et d’étanchéité.
Analyse structurelle et étude de faisabilité pour l’ouverture de baie vitrée
L’analyse préalable de la structure existante constitue la première étape cruciale de tout projet d’intégration de porte-fenêtre. Cette phase d’étude permet d’évaluer la faisabilité technique de l’intervention et d’identifier les contraintes spécifiques liées au bâtiment. Une approche systématique garantit la sécurité structurelle de l’ouvrage et optimise les choix techniques pour la suite du chantier.
Calcul de la capacité portante des murs en béton armé et maçonnerie
Le calcul de la capacité portante s’appuie sur une analyse détaillée des matériaux constitutifs du mur et de leur état de conservation. Pour les structures en béton armé, l’évaluation porte sur la résistance caractéristique du béton, généralement comprise entre 25 et 35 MPa pour les constructions récentes. Les murs en maçonnerie nécessitent une approche différente, tenant compte de la qualité des mortiers de liaison et de l’homogénéité du matériau. L’expertise technique révèle que les charges verticales descendantes peuvent atteindre 150 à 200 kN par mètre linéaire dans les bâtiments résidentiels de trois niveaux.
La vérification de la stabilité implique également l’analyse des contraintes horizontales induites par les vents et les dilatations thermiques. Ces sollicitations peuvent représenter jusqu’à 30% des efforts totaux appliqués sur la façade. Les normes Eurocodes imposent des coefficients de sécurité stricts, particulièrement pour les ouvertures de grandes dimensions dépassant 2,5 mètres de largeur.
Identification des éléments structurels : poteaux, poutres et chaînages
L’identification précise des éléments porteurs nécessite souvent l’utilisation de techniques non destructives comme le radar de structure ou la détection électromagnétique. Les chaînages horizontaux et verticaux, éléments clés de la stabilité parasismique, doivent être localisés avec précision avant toute intervention. Dans les constructions antérieures à 1970, leur présence n’est pas systématique, ce qui complique l’analyse structurelle.
Les poteaux cachés dans l’épaisseur des murs représentent un défi particulier pour les architectes et ingénieurs. Leur section effective peut varier de 20×20 cm à 30×40 cm selon l’époque de construction. La découverte tardive d’un poteau porteur peut nécessiter une révision complète du projet d’ouverture, avec des surcoûts pouvant atteindre 40% du budget initial.
Diagnostic thermique selon la
RT 2012 et la réglementation environnementale RE 2020 s’appuie sur une analyse des déperditions thermiques et des ponts thermiques générés par la nouvelle ouverture. L’ajout d’une porte-fenêtre modifie l’équilibre énergétique de la façade en augmentant la surface vitrée, plus sensible aux variations climatiques que la maçonnerie pleine. Le bureau d’études thermiques évalue le coefficient de transmission surfacique Uw de la menuiserie et le compare à celui de la paroi existante afin de vérifier que le bilan global reste conforme aux exigences réglementaires.
Dans les maisons anciennes, la création d’une grande baie peut être l’occasion de compenser des déperditions importantes par une menuiserie très performante (double ou triple vitrage à isolation renforcée, intercalaires à bords chauds, etc.). En RE 2020, l’attention se porte également sur le confort d’été : l’orientation de la future porte-fenêtre, la présence de protections solaires (brise-soleil, volets, stores extérieurs) et l’inertie du bâtiment sont pris en compte. Une mauvaise anticipation du comportement thermique peut conduire à des surchauffes en période estivale ou à une augmentation notable des besoins de chauffage.
Étude géotechnique des fondations existantes
L’ouverture d’une porte-fenêtre dans une façade existante peut modifier la répartition des charges vers les fondations, notamment lorsque la baie est de grande largeur ou implantée à proximité d’un angle de bâtiment. Une étude géotechnique de type G2 AVP permet d’analyser la nature des sols porteurs, la profondeur des fondations et leur capacité à accepter d’éventuelles concentrations de charges supplémentaires liées à la pose de nouveaux linteaux ou poteaux. Ce diagnostic est particulièrement recommandé dans les terrains argileux sensibles au phénomène de retrait-gonflement.
Le géotechnicien identifie les risques de tassements différentiels, de glissements ou de mouvements de terrain pouvant affecter la stabilité de la nouvelle ouverture. En cas de doute sur la continuité des semelles filantes ou sur la présence de microfondations ponctuelles, des investigations complémentaires (fouilles, carottages) sont engagées. Vous l’aurez compris, ouvrir une baie dans une façade ne se limite pas à « couper un morceau de mur » : la connaissance du comportement du sol conditionne la durabilité de l’ouvrage et évite les désordres structurels à moyen terme.
Techniques de découpe et renforcement structural des ouvertures

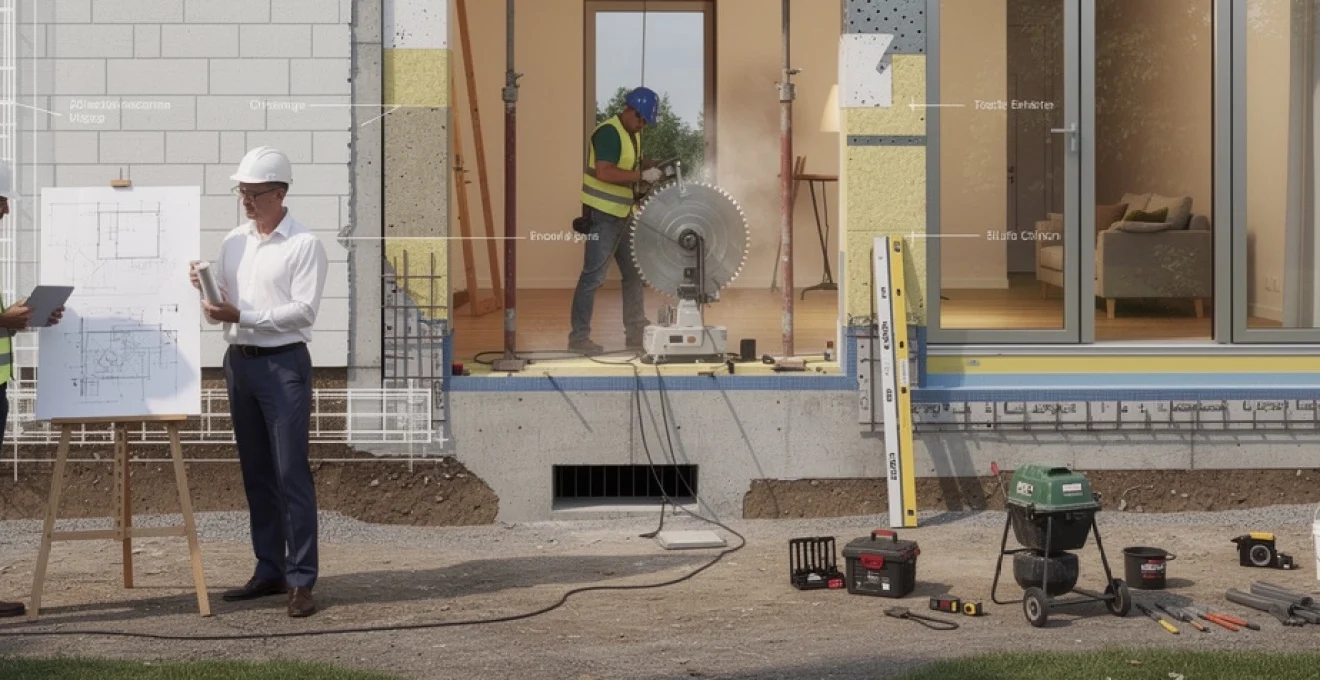

Une fois l’étude de faisabilité validée, le chantier entre dans une phase plus concrète : la découpe du mur et la mise en place des éléments de renforcement. Ces opérations, souvent impressionnantes, exigent une précision millimétrique afin de préserver l’intégrité de la façade tout en préparant un tableau parfaitement adapté à la future porte-fenêtre. Les techniques choisies dépendent du matériau (béton armé, briques, pierre, blocs béton) et de la taille de l’ouverture.
Pour un particulier, il peut être tentant de sous-estimer cette étape. Pourtant, la qualité de la découpe et du renforcement conditionne directement la sécurité structurelle, la planéité des appuis et, à terme, la bonne étanchéité de la menuiserie. On peut comparer cela à la préparation des fondations d’une maison : si la base n’est pas irréprochable, les finitions, même soignées, ne compenseront jamais les défauts d’origine.
Méthodes de sciage au fil diamanté pour béton armé
Dans les constructions en béton armé, le sciage au fil diamanté s’impose comme la solution la plus précise et la plus sûre pour créer une ouverture de porte-fenêtre. Cette technique consiste à faire circuler un câble muni de segments diamantés autour de la zone à découper, guidé par des poulies et actionné par une centrale hydraulique. Le fil entaille progressivement le béton et les armatures, produisant une coupe nette et contrôlée.
Par rapport au marteau-piqueur ou à la disqueuse de grande dimension, le sciage au fil diamanté réduit considérablement les vibrations transmises à la structure, limitant ainsi les risques de microfissures dans les murs adjacents. Il offre aussi une tolérance de découpe de l’ordre de quelques millimètres, idéale pour obtenir un tableau parfaitement d’équerre. En contrepartie, cette technique nécessite un opérateur spécialisé et un environnement de travail bien préparé (gestion de l’eau de refroidissement, sécurité des accès, évacuation des blocs découpés).
Installation de linteaux métalliques IPN et HEA selon eurocodes
La création d’une ouverture de porte-fenêtre dans un mur porteur implique presque toujours la mise en place d’un linteau, chargé de reprendre et de transférer les charges supérieures de la façade vers les appuis latéraux. Les profilés métalliques de type IPN, IPE ou HEA sont dimensionnés conformément aux Eurocodes (notamment l’EN 1993 pour les structures en acier) en fonction de la portée, des charges permanentes (poids des planchers, toiture) et des charges d’exploitation.
La méthode la plus courante consiste à encastrer le profilé dans des réservations pratiquées dans la maçonnerie, en veillant à respecter des longueurs d’appui suffisantes, souvent comprises entre 20 et 30 cm de chaque côté de la future baie. Lorsque les charges sont importantes, une solution de double linteau (un profilé intérieur et un profilé extérieur solidarisés) peut être retenue pour limiter les flèches. On peut comparer le linteau à un petit pont métallique à l’intérieur du mur : il enjambe l’ouverture et transmet les efforts vers les « rives » que constituent les trumeaux latéraux.
Renforcement par résine époxy et fibres de carbone
Dans certains projets, notamment en rénovation de bâtiments anciens où l’on souhaite limiter les interventions lourdes, le renforcement structurel par matériaux composites peut constituer une alternative intéressante. Cette technique consiste à coller, à l’aide de résines époxy, des bandes ou des plats en fibres de carbone sur les zones du mur soumises à des contraintes accrues du fait de la nouvelle ouverture. Ce procédé, inspiré de l’ingénierie des ponts et ouvrages d’art, présente un excellent rapport résistance/poids.
Les renforts en fibres de carbone permettent d’augmenter la capacité portante locale sans ajouter de masse significative ni modifier fortement l’aspect de la façade. Ils sont cependant soumis à des protocoles de mise en œuvre stricts : préparation soignée des supports, contrôle de l’hygrométrie, respect des temps de polymérisation. Cette solution reste donc réservée à des chantiers encadrés par un ingénieur structure et des applicateurs qualifiés, mais elle ouvre des perspectives intéressantes lorsque l’installation de linteaux métalliques traditionnels est complexe ou incompatible avec le bâti.
Techniques de reprise en sous-œuvre et étaiement temporaire
Avant toute découpe significative dans un mur porteur, la sécurité impose la mise en place d’un système d’étaiement temporaire. Des étais métalliques réglables, associés à des aiguilles ou à des poutrelles, viennent reprendre les charges du plancher ou de la toiture le temps de réaliser la dépose de la maçonnerie et la pose du linteau. L’espacement et le dimensionnement de ces appuis provisoires sont calculés en fonction de la portée et du poids des éléments à soutenir.
Lorsque l’ouverture de porte-fenêtre s’accompagne d’une modification des descentes de charges au niveau des fondations, des travaux de reprise en sous-œuvre peuvent s’avérer nécessaires. Il peut s’agir d’élargir une semelle existante, de créer un massif béton supplémentaire ou d’installer des micropieux pour reprendre des charges ponctuelles liées à un nouveau poteau. Ces opérations, souvent invisibles une fois les finitions terminées, constituent pourtant le cœur de la stabilité de l’ouvrage et doivent être anticipées dès la phase d’étude.
Solutions d’étanchéité et isolation thermique périmétrique
Après la phase structurelle, l’intégration réussie d’une porte-fenêtre dans une façade existante se joue en grande partie sur la qualité de l’étanchéité et de l’isolation périphérique. Une menuiserie haut de gamme perd rapidement de son intérêt si l’interface entre le dormant et la maçonnerie laisse passer l’air, l’eau ou crée des ponts thermiques importants. L’objectif est donc de reconstituer une enveloppe performante autour de l’ouverture, en respectant les règles professionnelles et les DTU en vigueur.
Concrètement, cela implique de traiter trois aspects indissociables : l’étanchéité à l’air (pour limiter les infiltrations parasites), l’étanchéité à l’eau (pour prévenir les infiltrations en façade et en pied de menuiserie) et la continuité de l’isolant entre le mur et le dormant. Vous l’avez sans doute remarqué, les portes-fenêtres sont souvent à l’origine de sensations de courant d’air ou de zones froides : ces désagréments proviennent presque toujours d’un traitement approximatif de ces interfaces.
- Traitement de l’étanchéité à l’air : mise en place de membranes spécifiques ou de bandes d’étanchéité adhésives entre le dormant et la maçonnerie, complétées par des mastics souples adaptés aux mouvements différentiels entre les matériaux.
- Gestion de l’étanchéité à l’eau : réalisation d’un appui conforme (pente minimale de 10 %, rejingot, larmier) et pose de bavettes métalliques ou de profils d’habillage en partie basse et haute pour évacuer l’eau vers l’extérieur.
Sur le plan thermique, l’utilisation de tapées d’isolation (en PVC, aluminium ou bois) permet de ramener l’isolant de la paroi au contact direct du dormant, réduisant ainsi le pont thermique linéique au pourtour de la menuiserie. Des mousses imprégnées pré-comprimées, classées BG1 ou BG2 selon la norme EN 1027, assurent à la fois une isolation thermique et une étanchéité à la pluie battante, tout en tolérant les mouvements de dilatation. Ce sont souvent ces détails, peu visibles mais décisifs, qui différencient une pose « standard » d’une pose réellement performante.
Mise en œuvre des menuiseries PVC, aluminium et mixte bois-alu
Le choix et la pose de la porte-fenêtre constituent l’aboutissement visible du projet. Les solutions disponibles sur le marché se déclinent principalement en PVC, aluminium et menuiseries mixtes bois-alu, chacune offrant des avantages spécifiques en termes d’isolation, de durabilité et d’esthétique. L’enjeu est de sélectionner la menuiserie la plus adaptée au contexte (maison ancienne en pierre, pavillon récent en parpaings, immeuble béton) et de la poser selon les règles de l’art.
Au-delà du matériau, plusieurs paramètres influencent le résultat final : type d’ouverture (battante, coulissante, à translation), nombre de vantaux, performance du vitrage (double ou triple, contrôle solaire, faible émissivité), et bien sûr la qualité de la quincaillerie. Une porte-fenêtre très performante sur le papier peut décevoir si sa pose ne respecte pas scrupuleusement les recommandations du fabricant et les prescriptions des DTU. C’est pourquoi il est recommandé de confier cette étape à un menuisier expérimenté, habitué aux chantiers de rénovation.
Les grandes familles de menuiseries présentent chacune leurs points forts :
- Porte-fenêtre PVC : excellent rapport qualité/prix, très bonne isolation thermique grâce à la structure multi-chambres, entretien minimal. Idéale pour les projets où la performance énergétique prime, notamment en climat froid ou tempéré.
- Porte-fenêtre aluminium : rigidité élevée permettant de grandes dimensions et des montants fins, esthétique contemporaine, large choix de teintes. Les rupteurs de ponts thermiques modernes offrent aujourd’hui des performances proches du PVC, en particulier avec des vitrages à haute performance.
Les menuiseries mixtes bois-alu combinent la chaleur et la capacité isolante du bois côté intérieur avec la résistance et la pérennité de l’aluminium côté extérieur. Elles conviennent particulièrement aux façades visibles où l’on recherche à la fois une excellente intégration architecturale et une durabilité maximale, sans entretien extérieur lourd. Quelle que soit la solution retenue, la pose doit respecter le jeu de fonctionnement, l’alignement du dormant, le réglage des ferrures et la compatibilité des fixations avec le support (chevilles chimiques, vis spécifiques béton ou maçonnerie creuse, etc.).
Conformité réglementaire DTU 36.5 et certification acotherm
Pour garantir la qualité et la durabilité de l’intégration d’une porte-fenêtre dans une façade existante, il est indispensable de s’appuyer sur les documents normatifs et les certifications produits. Le DTU 36.5 encadre la mise en œuvre des fenêtres et portes extérieures, en construction neuve comme en rénovation. Il précise les types de pose (en applique, en tunnel, en feuillure, en rénovation), les tolérances d’implantation, les méthodes de fixation et les prescriptions d’étanchéité. En suivant ce référentiel, vous vous assurez que la menuiserie est posée dans des conditions compatibles avec ses performances annoncées.
La certification Acotherm, quant à elle, concerne les performances thermiques et acoustiques des fenêtres et portes-fenêtres. Elle s’appuie sur des essais en laboratoire et attribue des classes : Th pour l’isolation thermique et AC pour l’isolation acoustique. Opter pour une porte-fenêtre certifiée Acotherm permet de disposer de repères objectifs pour comparer les produits et de s’assurer que les niveaux d’isolation promis sont bien atteints. Dans un contexte de réglementation RE 2020 de plus en plus exigeante, cette démarche n’est pas un luxe mais un véritable gage de sérieux.
Enfin, n’oublions pas les autres marquages et agréments, comme le marquage CE obligatoire, les labels de sécurité (vitrage feuilleté retardateur d’effraction, serrures multipoints conformes à la norme A2P) ou encore les avis techniques pour certains systèmes de pose spécifiques. En combinant une étude structurelle rigoureuse, des techniques de découpe maîtrisées, une isolation périmétrique soignée et une mise en œuvre conforme au DTU 36.5, vous mettez toutes les chances de votre côté pour intégrer une porte-fenêtre dans une façade existante de manière durable, performante et parfaitement sécurisée.
